II 凝結(jié)時間的測定：　

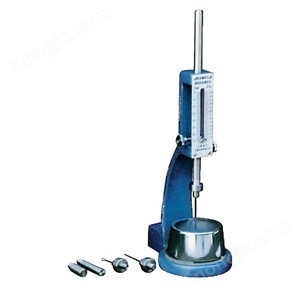

1 測定前準備工作：調(diào)整凝結(jié)時間測定儀的試針接觸玻璃板時，指針對準零點。

2 試件的制備：以標準稠度用水量按要求制成標準稠度凈漿一次裝滿試模，振動數(shù)次刮平，立即放人濕氣養(yǎng)護箱中。記錄水泥全部加人水中的時間作為凝結(jié)時間的起始時間。

3 初凝時間的測定：試件在濕氣養(yǎng)護箱中養(yǎng)護至加水后30min時進行*次測定。測定時，從濕氣養(yǎng)護箱中取出試模放到試針下，降低試針與水泥凈漿表面接觸。擰緊螺絲1s～2s后，突然放松，試針垂直自由地沉人水泥凈漿。觀察試針停止下沉或釋放試針30s時指針的讀數(shù)。當試針沉至距底板　4ｍｍ±1ｍｍ時，為水泥達到初凝狀態(tài)；由水泥全部加人水中至初凝狀態(tài)的時間為水泥的初凝時間，用＂min＂表示。

4 終凝時間的測定：為了準確觀測試針沉人的狀況，在終凝針上安裝了一個環(huán)形附件。在完成初凝時間測定后，立即將試模連同漿體以平移的方式從玻璃板取下，翻轉(zhuǎn)1800二直徑大端向上，小端向下放在玻璃板上，再放人濕氣養(yǎng)護箱中繼續(xù)養(yǎng)護，臨近終凝時間時每隔15min一測定一次，當試針沉人試體0.5mm時，即環(huán)形附件開始不能在試體上留下痕跡時，為水泥達到終凝狀態(tài)，由水泥全部加人水中至終凝狀態(tài)的時間為水泥的終凝時間，用＂min＂表示。

5 測定時應注意，在zui初測定的操作時應輕輕扶持，金屬柱，使其徐徐下降，以防試針撞彎，但結(jié)果以自由下落為準；在整個測試過程中試針沉人的位置至少要距試模內(nèi)壁lOmm。臨近初凝時，每隔 5min測定一次，臨近終凝時每隔15min測定一次，到達初凝或終凝時應立即重復測一次，當兩次結(jié)論相同時才能定為到達初凝或終凝狀態(tài)。每次測定不能讓試針落人原針孔，每次測試完畢須將試針擦凈并將試模放回濕氣養(yǎng)護箱內(nèi)，整個測試過程要防止試模受振。



　標準稠度需水量（代用法）[1]　1試驗前必須做到a）維卡儀的金屬棒能自由滑動；b）調(diào)整至試錐接觸錐模頂面時指針對準零點；c）攪拌機運行正常。

2拌制水泥凈漿。

3標準稠度的測定

3.1采用代用法測定水泥標準稠度用水量可用調(diào)整水量和不變水量兩種方法的任一種測定。采用調(diào)整水量方法時拌和水量按經(jīng)驗找水，采用不變水量方法時拌和水量用142. 5ml。3.1拌和結(jié)束后，立即將拌制好的水泥凈漿裝人錐模中，用小刀插搗，輕輕振動數(shù)次，刮去多余的凈漿；抹平后迅速放到試錐下面固定的位置上，將試錐降至凈漿表面，擰緊螺絲1-2s后，突然放松，讓試錐垂直自由地沉人水泥凈漿中。到試錐停止下沉或釋放試錐30s時記錄試錐下沉深度。整個操作應在攪拌后1．5min內(nèi)完成。3. 3用調(diào)整水量方法測定時，以試錐下沉深度28 mm土2mm時的凈漿為標準稠度凈漿。其拌和水量為該水泥的標準稠度用水量（P）按水泥質(zhì)量的百分比計。如下沉深度超出范圍需另稱試樣，調(diào)整水量，重新試驗，直至達到28mm±2mm為止。3.4用不變水量方法測定時，根據(jù)測得的試錐下沉深度S（mm）按式（1）（或儀器上對應標尺）計算得到標準稠度用水量P（％）。P=33.4-0.185S···································（1）當試錐下沉深度小于13mm時，應改用調(diào)整水量法測定。

誠懇的做事*誠心的做人*誠信的服務(wù)，誠實贏得叻信譽、勤勉鑄就叻輝煌！優(yōu)質(zhì)的服務(wù)，質(zhì)量有保證，服務(wù)到您滿意為止！河北省虹宇儀器設(shè)備有限公司www.hongyuyiqi.net

業(yè)務(wù)一部:
負責業(yè)務(wù):質(zhì)檢計量儀器、實驗，試驗儀器、化學試劑，玻璃器皿教學，物檢，化學分析儀器、科研儀器、環(huán)保，防疫儀器
：


：hebhongyu

業(yè)務(wù)二部：
負責業(yè)務(wù)：公路，鐵路儀器、橋梁，隧道儀器、建筑工程，無損檢測儀器、大地計量，光學測繪儀器
：


： hongyuyiqi.cn

誠信經(jīng)營，設(shè)備*，*，價格實惠專業(yè)制造銷售ISO
