對夾式襯氟蝶閥應用
富林克D371F46對夾式襯氟蝶閥是用閥桿一起轉動的蝶板作啟閉件，用以實現閥門的開啟、關閉與調節。另外，蝶閥體積小、重量輕、結構簡單等優點，與同參數閘閥比較，平均減輕重量達30~50%，蝶板旋轉90度即可實現啟、閉過程，又由于轉軸兩側蝶板受介質作用力近似相等，轉矩相反，因此啟閉力矩較小
對夾式襯氟蝶閥介質所能到達的地方全部覆有可供選擇的各種氟塑料，具有強度高、耐腐蝕性能好的特點，能夠承受“除熔融堿金屬和元素氟”以外任何腐蝕性介質,根據襯里材質的不同，適用于-50℃-150℃的各種濃度的王水、硫酸、鹽酸、氫氟酸和各種有機酸、強酸、強氧化劑，F(xiàn)EP還適用于各種濃度的強堿有機溶劑以及其它腐蝕性氣體、液體介質的管路上使用。
原理
上下閥體：鑄鐵、鑄鋼、不銹鋼、襯F4、F46
閥座：F4/F46
帶桿蝶板：全襯F4/F46、半襯 (不銹鋼)F4、F46
襯墊：硅橡膠
蝸輪/手柄：球墨鑄鐵、鋁合金
對夾式襯氟蝶閥采用對分兩片閥體組合，閥座與閥體內襯一體化，閥門工作時，只有全塑閥座與襯塑蝶板與介質接觸，其中閥桿與蝶板（鍛）為一體，表面均勻包覆一層FEP。閥體通道內表面光滑、流體阻力小、CV值高、流通能力強、扭矩適中，采用四級密封結構并在密封面外配以耐溫抗老化的SI橡膠的彈性襯墊閥座，達到介質的零泄漏。
| 型號 | D371F46對夾式襯氟蝶閥 | ||
| 公稱壓力 Mpa | 0.6 | 1.0 | 1.6 |
| 殼體試壓 Mpa | 0.9 | 2.0 | 2.4 |
| 密封試壓Mpa | 0.7 | 1.1 | 1.76 |
| 使用 溫度 | -20℃～1 5 0℃ | ||
| 介質 | 各種濃度的王水、硫酸、鹽酸、氫氟酸和各種有機酸、強酸、強氧化劑，強堿有機溶劑以及其它腐蝕性氣體、液體介質的管路上 | ||

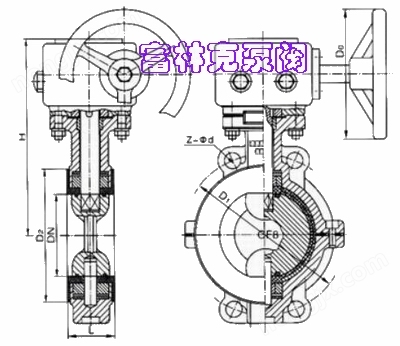

對夾式襯氟蝶閥結構圖
| 公稱通徑 | 標準值 | 參考值 | |||||||||
| DN (mm) | NPS (inch) | L | D | D1 | D2 | f | b | Z-φd | D0 | H | W(kg) |
| PN1.0(MPa) | |||||||||||
| 40 | 11/2 | 33 | 145 | 110 | 85 | 3 | 18 | 4-φ18 | 160 | 140 | 3 |
| 50 | 2 | 43 | 160 | 125 | 100 | 3 | 20 | 4-φ18 | 200 | 200 | 4 |
| 65 | 21/2 | 46 | 180 | 145 | 120 | 3 | 20 | 4-φ18 | 250 | 250 | 6 |
| 80 | 3 | 46 | 195 | 160 | 135 | 3 | 22 | 4-φ18 | 250 | 250 | 8 |
| 100 | 4 | 52 | 215 | 180 | 155 | 3 | 22 | 8-φ18 | 300 | 185 | 12 |
| 125 | 5 | 56 | 245 | 210 | 185 | 3 | 24 | 8-φ18 | 300 | 203 | 18 |
| 150 | 6 | 56 | 280 | 240 | 210 | 3 | 24 | 8-φ23 | 200 | 225 | 28 |
| 200 | 8 | 60 | 335 | 295 | 265 | 3 | 26 | 8-φ23 | 200 | 275 | 56 |
| 250 | 10 | 68 | 390 | 350 | 320 | 3 | 28 | 12-φ23 | 240 | 315 | 72 |
| 300 | 12 | 78 | 440 | 400 | 368 | 4 | 28 | 12-φ23 | 240 | 348 | 88 |
| 350 | 14 | 78 | 500 | 460 | 428 | 4 | 30 | 16-φ23 | 280 | 415 | 170 |
| 400 | 16 | 102 | 565 | 515 | 482 | 4 | 32 | 16-φ25 | 280 | 460 | 145 |
| 450 | 18 | 114 | 615 | 565 | 532 | 4 | 32 | 20-φ25 | 320 | 500 | 165 |
| 500 | 20 | 127 | 670 | 620 | 585 | 4 | 34 | 20-φ30 | 320 | 530 | 195 |
| 600 | 24 | 154 | 780 | 725 | 685 | 5 | 36 | 20-φ30 | 360 | 610 | 268 |
| 700 | 28 | 165 | 895 | 840 | 800 | 5 | 40 | 24-φ30 | 360 | 675 | 320 |
| 800 | 32 | 190 | 1010 | 950 | 905 | 5 | 44 | 24-φ30 | 360 | 805 | 395 |
| 900 | 36 | 203 | 1110 | 1050 | 1005 | 5 | 46 | 28-φ34 | 380 | 995 | 450 |
| 1000 | 40 | 216 | 1220 | 1160 | 1115 | 5 | 50 | 28-φ34 | 400 | 1170 | 680 |
| 1200 | 48 | 254 | 1450 | 1380 | 1325 | 5 | 56 | 32-φ41 | 400 | 1295 | 825 |
