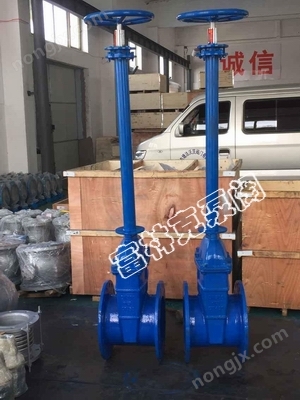

直埋式加長桿閘閥應用
富林克MZ45X直埋式加長桿閘閥采用延長閥桿的設計方案,一次性地埋,避免閥井昂貴的造價及道路多次改造和閥門更換帶來的巨大投資,美化道路環境,耐輾壓,避免井蓋丟失造成安全事故.閥桿可根據閥井深度靈活訂做,閥桿頂部設有閥門開關顯示,可加裝信號遠傳裝置,閥門誤開關鎖閉裝置，整體閥蓋暗桿設計，結構緊湊；閥桿螺母與閘板兩體結構，無卡阻現象發生；直通道，無泄留凹腔；閥桿密封采用“O”形密封圈。 有優秀的防腐性能，殼體內，外表面噴涂環氧樹脂，連接螺栓采用內六角螺栓，頂部膠封。 可靠的衛生性環氧樹脂符合衛生標準GB/T17219-1998，閘板整體包覆符合衛生檢驗的橡膠；閥桿、閥桿螺母等零件采用不受水腐蝕的不銹鋼或青銅等到材料。 適用飲用水、給排水、污水處理、天然氣與煤氣、工業以及食品等行業。
特點
加長桿閘閥是在閘閥的原有的基礎長進行加長閥桿，在施工過程中，將加長桿直接埋入地下，不用壘砌窨井，減少路面開挖面積。
在閘閥系列的產品中加長桿軟密封閘閥具有很的特點，使用于污水的系統中，它的閥桿加長。方便在高位置上操作，它的通道流暢，流量系數小，密封性相當可靠。而且這款產品耐腐蝕，安裝在管道中，不僅不容易生銹，而且操作非常輕便靈活，使用的壽命也比較長。
具體作用包括以下：
1.操作方便,用于污水系統的處理時，其閥桿可以加長，對于在位置較高處操作的工作人員十分方便。
2.通道流暢,加長桿閥適用于口徑較大的管道中，通道流暢，密封性能良好。
3.閥瓣整體包丁腈橡膠,閥門內件采用耐腐蝕不生銹鋼和銅合金材料，可用于污水系統適應較惡劣的工作環境
4.平底式閥座，不出現污物堆積，使密封更可靠
| 公稱壓力 （MPa） | 試驗壓力Ps（MPa） |
| 適用介質 | 工作溫度 （℃） | |
| 殼體試驗 | 密封試驗 | ||||
| 1.0 | 1.5 | 1.1 | 水 、污水 | ≤8 0 ≤ 100 | |
| 1. 6 | 2.4 | 1. 76 | |||
| 名稱 | 材質 |
| 閥體 | 球墨鑄鐵、鑄鋼 |
| 閘板 | 球墨鑄鐵 +三元乙丙或丁腈橡膠 |
| 中 | 丁腈橡膠、三元乙丙 |
| 密封圈 | 丁腈橡膠 |
| 支架 | 灰鑄鐵、球墨鑄鐵、鑄鋼 |
| 閥桿 | 不銹鋼 |
| 螺栓 | 不銹鋼 |
| 壓蓋 | 球墨鑄鐵、鑄鋼 |
| 閥桿螺母 | 銅合金 |
| 手輪（傳動帽） | 可鍛鑄鐵 |
直埋式加長桿閘閥結構圖
| DN | （mm） | 重量 | ||||||||
| mm | in | L | D | D1 | D2 | b | n-φd | H | D0 | |
| 50 | 2 | 216 | 165 | 127 | 92 | 22.4 | 8-19 | 330 | 200 | 30 |
| 65 | 21/2 | 241 | 190 | 149.4 | 105 | 25.4 | 8-22.5 | 368 | 240 | 44 |
| 80 | 3 | 283 | 210 | 168.1 | 127 | 28.4 | 8-22.5 | 394 | 280 | 61 |
| 100 | 4 | 305 | 254 | 200.2 | 157 | 31.8 | 8-22.5 | 473 | 300 | 77 |
| 125 | 5 | 381 | 279 | 235 | 186 | 35 | 8-22.5 | 660 | 350 | 125 |
| 150 | 6 | 403 | 318 | 269.7 | 216 | 36.6 | 12-25.5 | 711 | 400 | 153 |
| 200 | 8 | 419 | 381 | 330.2 | 270 | 41.2 | 12-25.4 | 813 | 400 | 286 |
| 250 | 10 | 457 | 444 | 387.5 | 324 | 47.8 | 16-28.4 | 1003 | 450 | 412 |
| 300 | 12 | 502 | 521 | 450.8 | 381 | 50.8 | 16-32 | 1137 | 500 | 576 |
| 350 | 14 | 762 | 584 | 514.4 | 413 | 54 | 20-32 | 1489 | 600 | 886 |
| 400 | 16 | 838 | 648 | 571.5 | 470 | 57.2 | 20-35 | 1580 | 650 | 117 |
