全自動變頻給水設備型號意義
全自動變頻給水設備適用范圍
1、全自動變頻恒壓供水設備主要用在住宅樓、村鎮、市場、高層建筑、飯店、寫字樓、商務樓、居民區、賓館等生活、生產供水系統及消防供水系統等地方。
2、各種類型空調的循環泵、冷卻水供應系統。
3、深井泵（深井泵、潛水泵）恒壓供水系統。
4、污水處理廠、排水站的自動控制污水提升系統。
5、自來水廠、供水加壓泵站。
6、石油、電廠、化工等行業的流體負載的流量、壓力控制系統。
7、高層建筑熱水供給和熱水采暖系統。
8、工礦企業的生產、生活供水、恒壓流量供水工藝流程等。
9、農業排灌、園林噴灑、水景和音樂噴泉系統等。
全自動變頻恒壓供水設備結構組成
| | |
| 多級立式泵組圖 | 單級單吸立式泵組圖 |

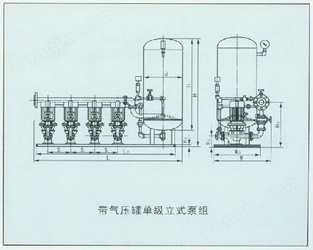

| | 帶氣壓罐單級立式泵組圖 |
如下圖解析全自動變頻恒壓供水設備原理
全自動變頻給水設備特點
1、采同微機控制，全自動運行，管理簡單，使用方便、可靠。
2、結構緊湊，占地面積小，投資省，安裝方便，便于集中管理。
3、功能齊全，通過面板操作實現用戶所需的各種功能。
4、按所需壓力，根據用水量的變化來調節電機泵的轉速，使設備恒壓供水，達到高效節能的目的。
5、對多臺電機泵均能可靠地實現軟啟動，大大延長了設備的使用壽命。
6、根據流量的變化自動完成對多臺水泵進行循環軟啟動運行、停止的全部過程。
7、帶有小型氣壓水罐裝置，由遠傳壓力表發饋到控制器，從而使設備在小流量或零流量時可以停機，進一步降低能耗，延長了設備的使用壽命。
8、保護功能完備：欠壓保護、超壓保護、過載保護、短路保護、失速防止等。
9、工作泵與備用泵具有周期性運轉，自動巡檢和手動巡檢功能。
全自動變頻給水設備技術參數
供水壓力：0.15～2MPa(10～200米)
供水量：10～5000m3/h(消防供水10～1400L/s)
水壓穩定度：±0.02MPa
功率：1.5～360KW
氣壓罐大小計算
定壓系統中（變頻供水、恒壓供水等）膨脹罐的選型
為避免水泵頻繁啟動，膨脹罐的調節容積應滿足一定時間的水泵流量（L/min），計算公式如下：V = K×Amax
K = 水泵的工作系數，隨水泵功率不同而變化，具體見下表：
P（HP） 1-2 2-4 5-8 9-12 >12
K 0.25 0.375 0.625 0.875 1
Amax = 水泵的流量（L/min）
Pmax = 水泵的工作壓力（水泵停機時系統的壓力）
Pmin = 水泵的工作壓力（水泵啟動時系統的壓力）
Ppre = 氣壓罐的預充壓力
V = 氣壓罐的體積
設備選型依據
選擇一套變頻恒壓供水設備的基本依據是設計的供水流量和供水壓力（水的揚程），另外還需考慮到用途的流量變化類型。
連續型：一天內很少有流量為零的時候，或本身管網的正常泄漏就保持有一定的流量，例如，大型賓館，飯店工礦企業的加壓系統等。
間歇型：用水低谷時間較長且流量很小或為零，例：小型辦公樓、寫字樓、商住樓、各類住宅，及生產用水等同時還應考慮在供水的某一段時間內流量的變化，以及不同季節流量的變化、不同地區用水的不同等多方面的因素。
消防給水設備以及噴淋給水設備一般應選擇氣壓式給水設備，因其長期處于系統保壓狀態，無流量的變化，氣壓式給水設備可以應付一般的管內的泄漏，并增加一臺小流量的副泵，平時就無需啟動主泵，節省能源。生活給水設備選擇變頻給水設備或氣壓式給水設備都可，兩者各有優點。
變頻恒壓供水設備的優點：
可以恒壓給水并且恒壓值在一定范圍內可調整恒壓精度一般小于0.02MPa，變頻調速是一種高效節能降耗的方法與通常的氣壓給水設備相比平均節能20%，此外，變頻啟動的沖擊電流小以及泵的盍沖擊也小，在低速運轉時噪聲小。
氣壓式給水設備的優點：
造價相對低廉，控制系統的技術簡單，服務方便，維修簡易。
