符合API610設計標準
流量范圍: 10～1600mm3/h
揚程范圍:～300m
設計壓力: 可達15MPa
適用溫度: -80～450℃
適用領域: 適合輸送各種清潔或含有顆粒的、中性或有腐蝕性的、常溫或高溫的介質。主要用于煤化工、煤液化。煤制氫。煤制甲醉、煤制烯烴、煤制氣。合成氨及石油石化等氣化工段，高溫。高壓耐磨耐腐蝕水煤槳介質輸送。
■產品概述

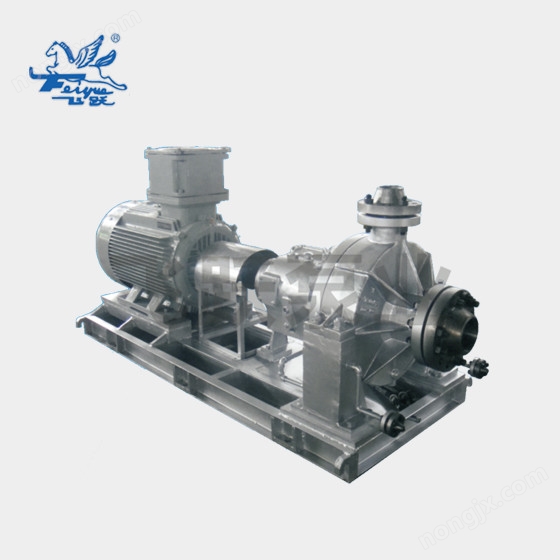

FZUM型泵為一種耐高溫、耐高壓、耐磨型并符合AP1610設計規范的重型化工離心泵。該產品消化吸收了國外氣化用泵技術特點，并結合了我公司材料方面的優勢，采用清華大學PHCAD水力設計軟件，由江蘇飛躍機泵集團有限公司聯合江蘇大學流體中心、西安航空發動機集團公司等單位開發而成。該產品廣泛適用于德士古、殼牌氣化爐以及清華爐、航天爐等氣化裝置的灰水循環以及化肥、煤化工、石化等行業的高溫、高壓及耐磨條件下使用。
■產品的技術特點
1、材料特點:
泵體等過流部分材質可根據具體工況要求采用06Cr13Ni4Mo、Ni-Hard 等相對應的材料，在流道內可噴耐涂層鈷基合金來提高流道使用壽命。
葉輪、泵體內襯采用Ni-Hard耐磨合金材料或其他合金材料，對高溫條件工況下主軸采用高強度沉淀硬化不銹鋼。
2、結構原理:
采用具有較好鑄造性能和高強度材料作為承壓部件的材質，內襯高耐磨性的護板以提高泵的耐久性使用; 根據具體工況條件可以選用AP1682、PLAN32、PLAN23+62、PLAN54等方案，實現密封的可靠性，多列軸承的有機組合可以承受進口高壓產生的軸向力。
3、使用條件:
1、材料特點:
泵體等過流部分材質可根據具體工況要求采用06Cr13Ni4Mo、Ni-Hard 等相對應的材料，在流道內可噴耐涂層鈷基合金來提高流道使用壽命。
葉輪、泵體內襯采用Ni-Hard耐磨合金材料或其他合金材料，對高溫條件工況下主軸采用高強度沉淀硬化不銹鋼。
2、結構原理:
采用具有較好鑄造性能和高強度材料作為承壓部件的材質，內襯高耐磨性的護板以提高泵的耐久性使用; 根據具體工況條件可以選用AP1682、PLAN32、PLAN23+62、PLAN54等方案，實現密封的可靠性，多列軸承的有機組合可以承受進口高壓產生的軸向力。
3、使用條件:
該產品可以適用于進口壓力在<>～1600m3/h、揚程在～300m、溫度在～300℃、輸送介質的固體含量在20%以下的工況條件下長期使用。根據不同工作條件，材質可以進行適當?shù)恼{(diào)整滿足各種條件的使用要求。
■性能范圍
(1)進出口通徑: DN25-400mm (法蘭標準HG/T20615 ，PN11-15MPa) ;
(2)流量:～1600mm3/h
(3)揚程:～300m;
(4)允許工作壓力:～15MPa;
(1)進出口通徑: DN25-400mm (法蘭標準HG/T20615 ，PN11-15MPa) ;
(2)流量:～1600mm3/h
(3)揚程:～300m;
(4)允許工作壓力:～15MPa;
■型號說明
■結構圖
■性能參數表
