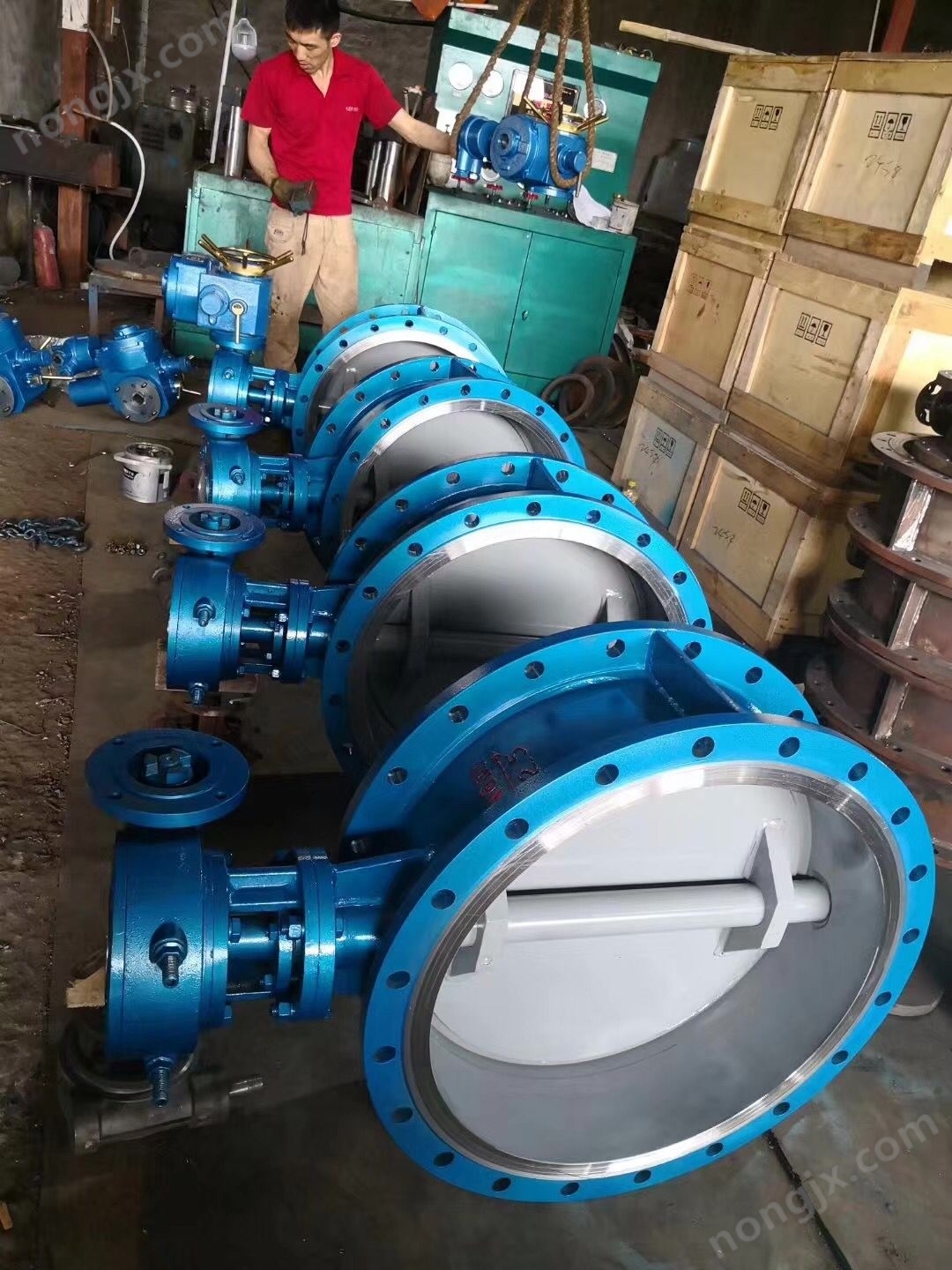

電動焦?fàn)t煤氣蝶閥

參考價	面議

參考價

面議

具體成交價以合同協議為準

公司名稱上海申弘閥門有限公司
品牌其他品牌
型號
所在地上海市
廠商性質經銷商
更新時間2020/7/25 14:26:06
訪問次數392

產品標簽:

電動焦?fàn)t煤氣蝶閥特點電動法蘭焦?fàn)t煤氣蝶閥電動焦?fàn)t煤氣螺紋蝶閥防腐焦?fàn)t煤氣蝶閥工作鑄鐵焦?fàn)t煤氣蝶閥優點

在線詢價收藏產品點擊查看聯系電話

索取相關資料

公司介紹主營產品

上海申弘閥門有限公司主營閥門有：減壓閥（氣體減壓閥,可調式減壓閥,波紋管減壓閥,活塞式減壓閥,蒸汽減壓閥,先導式減壓閥,比例減壓閥）、安全閥、保溫閥、低溫閥、球閥、截止閥、閘閥、止回閥、蝶閥、過濾器、放料閥、隔膜閥、旋塞閥、柱塞閥、平衡閥、調節閥、疏水閥、管夾閥、排污閥、排氣閥、排泥閥、氣動閥門、電動閥門、高壓閥門、中壓閥門、低壓閥門、水力控制閥、真空閥門、襯膠閥門、襯氟閥門。同時，公司可按照客戶的要求進行非標產品的設計、制造、加工。始終以質量為本，一切為滿足用戶的經營理念，不斷引進*進的新技術，新工藝、新材料，竭誠為用戶提供優質的閥門產品和更加完善的售后服務。公司配有車、刨、磨、銑、鉆、焊、自動噴涂等機械設備二百六十余臺套，并配有材料分析、理化X線及超聲波探傷儀等專業檢測設備八十余臺套，同時設有閥門研發中心、控制閥測控中心、閥門質量檢測中心。上海申弘閥門有限公司是集閥門的研發生產、銷售及技術服務于一體的流體控制企業，其產品和服務在化工、石化、石油、液化氣、造紙、采礦、電力、食品、制藥、冶金、輕工、樓宇、市政工程、污水處理、環保、給排水等領域市場處地位。公司憑著“生命在于運動、企業在與創新”的發展宗旨，緊跟市場需求，提升產品質量，竭誠為新老用戶提供具優質的產品及服務，確保用戶滿意。

主營范圍：上海申弘閥門有限公司主營閥門有：減壓閥（氣體減壓閥,可調式減壓閥,波紋管減壓閥,活塞式減壓閥,蒸汽減壓閥,先導式減壓閥,比例減壓閥）、安全閥、保溫閥、低溫閥、球閥、截止閥、閘閥、止回閥、蝶閥、過濾器、放料閥、隔膜閥、旋塞閥、柱塞閥、平衡閥、調節閥、疏水閥、管夾閥、排污閥、排氣閥、排泥閥、氣動閥門、電動閥門、高壓閥門、中壓閥門、低壓閥門、水力控制閥、真空閥門、襯膠閥門、襯氟閥門。同時，公司可按照客戶的要求進行非標產品的設計、制造、加工。

展開顯示更多內容

減壓閥，截止閥，止回閥，球閥，安全閥····

產品簡介在線詢價

品牌	其他品牌

實用新型涉及閥門領域，特別涉及一種焦?fàn)t煤氣調節蝶閥。焦?fàn)t煤氣蝶閥用于中，我國現有的焦?fàn)t煤氣普遍不清潔，煤氣中大多含有水蒸氣、粉煤灰、煤焦油等雜質，閥門在多次開閉后，煤氣中的雜質粘在密封面上，使閥門達不到密封效果，造成焦?fàn)t煤氣泄露。尤其現在采用的焦?fàn)t煤氣蝶閥多為三偏心不銹鋼硬密封結構，由于焦?fàn)t煤氣雜質造成的閥門關閉不嚴的現象更突出，使焦?fàn)t煤氣的生產 存在安全隱患，急待解決。

電動焦?fàn)t煤氣蝶閥產品信息

RTO調節型電動焦?fàn)t煤氣蝶閥產品說明

發明內容本實用新型的目的是提供一種焦?fàn)t煤氣調節蝶閥，克服現有技術的不足，保證閥門具有可靠的密封性，滿足生產要求。為解決上述技術問題，本實用新型的技術方案是焦?fàn)t煤氣調節蝶閥，包括閥體、閥板、閥座、閥軸，閥板與閥軸通過偏心機構相連接，閥軸與閥體相連接，閥座設在閥體上，其特征在于，所述閥板與閥座間的密封面為錐形斜面，閥板邊緣設有復合密封圈。所述復合密封圈包括兩部分，外部為角形截面密封圈，其密封面斜度與閥座密封面相契合，內部彈性材質密封圈夾在閥板與角形截面密封圈之間。所述偏心機構包括曲柄、連板、連桿、翻轉座，翻轉座與閥體上的耳板相連接，連板與閥板相連接，連桿分別與連板和翻轉座鉸接，曲柄一端與閥軸相連接，曲柄另一端與連板鉸接，翻轉座上設有貫穿閥軸的孔。與現有技術相比，本實用新型的有益效果是1)閥板上的錐形斜面密封面和復合密封圈使閥門在關閉時，密封面能產生微量變形，保證密封效果；2)閥板采用偏心機構開 啟和關閉，開啟后閥板能迅即脫離閥座、大幅度地消除了閥板與閥座之間的過度擠壓、摩擦現象、減輕了開啟阻距、降低了磨損，閥門開關壽命可達20萬次/年。
　　三偏心結構雙向金屬密封蝶閥系列是閥門供應網絡公司開發的新型蝶閥產品，引進國內外蝶閥制造技術。閥門結構合理，密封可靠，流動阻力小，壓差低，運行靈活，節省勞動力，使用壽命延長一倍。與GB12238-2008《法蘭和對夾連接蝶閥》和JB/T8527-1997的《金屬密封蝶閥》標準的規定，采用CAD輔助設計軟件看到美國ANSI/AWWAC504標準。閥軸偏心中心線雙偏心，即閥板軸向密封面不徑向跳動：閥軸中心線中心線不通閥，可以相互檢查和平衡，以避免閥板振動并確保閥門穩定性。當具有設計的上述特殊的幾何特征的特殊閥板是要稍微旋轉閥，長閥軸，即，開口從摩擦減少閥座呈現所有的閥板的小開口力醉時，一個更關閉醉良好的狀態，密封性和可靠性，耐用性。DS343H雙密封硬密封釣魚蝴蝶應用范圍：廣泛應用于工業管道攔截水利工程，自來水，動力循環水，石油，化工等中間管道。

　　四、結構特點
　　蝶閥采用雙向壓力軸承，雙向金屬密封，密封結構可采用特殊結構控制。偏心的S形錐形座密封表面用于改善閥的壽命而不損壞密封表面。
　　2，操作扭矩小，旋轉90度開合，輕快。
　　3，流動阻力好，水力特性好，流量特性約一條直線，節能效好，雙向密封，對水流沒有方向性要求。
　　4，密封可靠，壽命為25,000次。
　　閥板采用雙板桁架多流道設計，符合流體動力學性能。
　　五、標準規格
　　設計制造標準：GB/T 12238-2008，JB/T8527-1997
　　結構長度標準：GB/T 12221-2005
　　連接法蘭標準：GB/T 9113
　　壓力溫度等級：GB/T 12224-2005
　　試驗檢驗標準：GB/T 13927-2008

工作原理：
保溫噴吹煤氣蝶閥外部設有保溫夾套，內部有噴吹裝置啟閉時通過驅動裝置驅動閥軸，閥軸帶動蝶板啟閉。蝶閥啟閉前，通過蝶閥外部保溫夾套先通入蒸汽預熱使粘附在閥體及閥板上的雜質軟化，再通過閥體內部噴吹裝置吹掃閥體及閥板密封面雜質，能更*清除粘附于密封面上的粉煤灰，煤焦油等物品，達到煤氣蝶閥*密封。保溫噴吹煤氣蝶閥可以與手動，電動，氣動驅動裝置連接實現現場及遠距離控制。

爐煤氣蝶閥用于焦?fàn)t煤氣管網中，我國現有的焦?fàn)t煤氣普遍不清潔，煤氣中大多含有水蒸氣、粉煤灰、煤焦油等雜質，閥門在多次開閉后，煤氣中的雜質粘在密封面上，使閥門達不到密封效果，造成焦?fàn)t煤氣泄露。尤其現在采用的焦?fàn)t煤氣蝶閥多為三偏心不銹鋼硬密封結構，由于焦?fàn)t煤氣雜質造成的閥門關閉不嚴的現象更突出，使焦?fàn)t煤氣的生產 存在安全隱患，急待解決。

RTO調節型電動焦?fàn)t煤氣蝶閥主要外形連接尺　　(單位:mm)

公稱通經(DN)	主要尺寸			法蘭尺寸和螺栓規格
	主要尺寸			1.0MPa			1.6MPa			2.5MPa
	L	H1	H	D	D1	n-Фd	D	D1	n-Фd	D	D1	n-Фd
50	108	350	112	165	125	4-18	165	125	4-18	165	125	4-18
65	112	370	115	185	145	4-18	185	145	4-18	185	145	8-18
80	114	380	120	200	160	4-18	200	160	8-18	200	160	8-18
100	127	420	138	220	180	8-18	220	180	8-18	235	190	8-22
125	140	460	164	250	210	8-18	250	210	8-22	270	220	8-26
150	140	555	175	285	240	8-22	285	240	8-22	300	250	8-26
200	152	760	200	340	295	8-22	340	295	12-22	360	310	12-26
250	165	830	243	395	350	12-22	405	355	12-26	425	370	12-30
300	178	895	250	445	400	12-22	460	410	12-26	485	430	16-30
350	190	950	280	505	460	16-22	520	470	16-26	555	490	16-33
400	216	1190	305	565	515	16-26	580	525	16-30	620	550	16-36
450	222	1255	350	615	565	20-26	640	585	20-30	670	600	20-36
500	229	1305	380	670	620	20-26	715	650	20-33	730	660	20-36
600	267	1340	445	780	725	20-30	840	770	20-36	845	770	20-39
700	292	1520	480	895	840	24-30	910	840	24-36	960	875	24-42
800	318	1710	530	1015	950	24-33	1025	950	24-39	1085	990	24-48
900	330	1810	580	1115	1050	28-33	1125	1050	28-39	1185	1090	28-48
1000	410	1960	650	1230	1160	28-36	1255	1170	28-42	1320	1210	28-56
1200	470	2250	760	1455	1380	32-39	1485	1390	32-48	1530	1420	32-56
1400	530	2435	850	1675	1590	36-42	1685	1590	36-48	1755	1640	36-62
1600	600	2780	1030	1915	1820	40-48	1930	1820	40-56	1975	1860	40-62
1800	670	3020	1230	2115	2020	44-48	2130	2020	44-56	2195	2070	44-70
2000	760	3270	1350	2325	2230	48-48	2345	2230	48-62	2425	2300	48-70

產品材料表

零件名稱	材料
閥體	鑄鋼、不銹鋼、鉻鑰鋼、合金鋼、雙相鋼
蝶板	鑄鋼、不銹鋼、鉻結鋼、合金鋼、雙相鋼
閥座	不銹鋼、堆焊司太立等硬質合金
密封圈	不銹鋼與耐高溫石棉板組合成多層次
閥桿	20Cr13、1Cr13不銹鋼、鉻銀鋼、特殊材料
軸套	奧氏體不銹鋼、304氮化、ZG00Cr18Ni10
填料	柔性石墨、PTFE
填料壓蓋	鑄鋼、不銹鋼
支架	鑄鋼、不銹鋼

♦執行標準

設計與制造

法蘭連接

結構長度

試驗與檢驗

GB/T 12238

GB/T9113.1 GB/T9113.2

GB/T 9115.1 GB/T 9115.2 HG20592

GB/T 12221

GB/T 13927

♦主要技術參數

公稱通徑	DN(mm)	50-2000				50-500
公稱壓力	PN(MPa)	0.6	1.0	1.6	2.5	4.0
試驗壓力Ps(MPa)	強度試驗	0.9	1.5	2.4	3.75	6.0
	密封試驗	0.66	1.1	1.76	2.75	4.4
	氣密封試驗	0.6	0.6	0.6	0.6	0.6
滲漏率	<0.1 x DNmm3/s(符合 Conform GB/T13927標準 Standard)
適用溫度	碳鋼 : -29℃~425℃　　不繡鋼 :-40℃~600℃
適用介質	空氣、水、蒸汽、煤氣、油品及酸、堿、鹽帶有弱腐蝕性介質等
驅動形式	蝸輪傳動、氣動傳動、電動傳動、液動傳動

九、閥門的維護與保養:
1、如果閥門*不動作，則應半年一次閥門的啟閉操作，以檢查閥門動作是否正常。
2、閥門外部應根據閥門的安裝環境一年或兩年進行一次防銹保養處理。
3、每年應定時對驅動器的質量進行一次檢查、檢修，若各項技術指示顯著惡化,則應該更換再使用。
