ISG型立式管道泵（簡稱：ISG管道泵），屬單級單吸立式離心泵。是上海永鵬技術部科技人員*內數名水泵專家選用國內優秀水力模型，采用IS 型離心泵之性能參數，在一般立式泵的基礎上進行巧妙組合設計而成。同時根據使用溫度、介質等不同在ISG型基礎上派生出適用熱水、高溫、腐蝕性化工泵和油泵系列產品。的ISG型立式管道泵產品具有高效節能，噪音低、性能?？煽康葍?yōu)點。符合國家機械部JB/T53058-93的標準要求。產品按ISO2858標準設計制造。93年通過國家機械工業部管道泵產品統檢合格。。
1、泵為立式結構，進出口口徑相同、且位于同一中心線上，可像閥門一樣安裝于管路之中，設有安裝底腳，增加泵的穩定性，外形緊湊美觀，占地面積小，建筑投入低。
2、葉輪直接安裝在電機的加長軸上，軸向尺寸短，結構緊湊，泵與電機軸承配置合理，能有效地平衡泵運轉產生的徑向和軸向負荷，從而保證了泵的運行平穩，震動噪音低。
3、軸封采用機械密封或機械密封組合，采用進口鈦合金密封環、中型耐高溫機械密封和采用硬質合金材質，耐磨密封，能有效地增長機械密封的使用壽命。
4、安裝檢修方便，無需拆動管路系統，只需卸下泵聯體螺母即可抽出全部轉子部件。
5、可根據使用要求即流量和揚程的需要采用泵的串、并聯運行方式。
6、可根據管路布置的要求采用泵的豎式和橫式安裝。 。

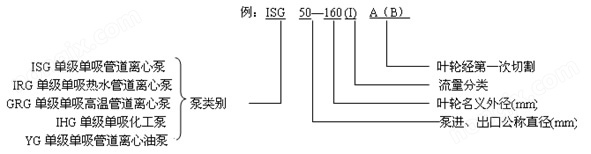

ISG管道泵型號意義
1、ISG型管道離心泵，供輸送清水及物理化學性質類似于清水的其他液體之用，適用于工業和城市給排水，高層建筑增壓送水，園林灌溉，消防增壓及設備配套，使用溫度T：≤80℃。
2、IRG（GRG）型熱水（高溫）循環泵廣泛適用于能源、冶金、化工、紡織、造紙、以及賓館飯店等鍋爐高溫?zé)崴鰤貉h(huán)輸送及城市采暖系統循環用泵，IRG使用溫度T：≤120℃、GRG使用溫度T：≤240℃。
3、IHG型管道化工泵，供輸送不含固體顆粒，具有腐蝕性，粘度類似于水的液體，適用于石油、化工、冶金、電力、造紙、食品、 制藥和合成纖維等部門，使用溫度T：-20℃-120℃。
4、YG型管道油泵，供輸送汽油、柴油、煤油等石油產品，使用溫度T：-20℃-120℃。
1、吸入壓力≤1.0Mpa，或泵系統zui高工作壓力≤1.6Mpa，即泵吸入口壓力+泵揚程≤1.6Mpa。泵靜壓試驗壓力為2.5Mpa。訂貨時請注明系統工作壓力。泵系統工作壓力大于1.6Mpa時應在訂貨時另行提出，以便在制造時泵的過流部分和聯接部分采用鑄鋼材料。
2、環境溫度＜40℃，相對濕度＜95%。
3、所輸送介質中固體顆粒體積含量不超過單位體積的0.1%，粒度＜0.2mm。
注：如使用介質為帶有細小顆粒，請?jiān)谟嗀洉r(shí)說明，以便廠家采用耐磨式機械密封。
結構說明
ISG型結構說明：
① 泵于電機同端蓋，軸向尺寸縮短，結構簡單。
② 泵體上設有取壓孔和放水孔。
③ 泵體上設有排氣閥，工作前能排放泵內空氣。
④ 泵體底部設有安裝底板和螺栓孔，保證整體機組安裝穩固。
| 型號 | 流量 | 揚程 m | 效率 ％ | 轉速 r/min | 功率 KW | 必需汽蝕余量 | 重量 kg | 外形尺寸 | 安裝尺寸 | 進出口法蘭尺寸 | 隔振汽 | |||||||||
| m3/h | L/s | L | B | H | C1×B1 | A | C2×B2 | 4-d1 | D | D1 | n-d | 規格 | H1 | |||||||
| 15-80 | 1.1 1.5 20 | 0.3 0.42 0.55 | 8.5 8 7 | 26 34 34 | 2800 | 0.18 | 2.3 | 17 | 180 | 160 | 340 | 75×110 | 40 | 45×70 | 4-Ф12 | G1/2 | / | / | SD41-0.5 | 60 |
| 20-110 | 1.8 2.5 3.3 | 0.5 0.69 0.91 | 16 15 13.5 | 25 34 35 | 2800 | 0.37 | 2.3 | 25 | 260 | 230 | 405 | 80×110 | 55 | 50×80 | 4-Ф12 | G3/4 | / | / | SD41-0.5 | 75 |
| 20-160 | 1.8 2.5 3.3 | 0.5 0.69 0.91 | 33 32 30 | 19 25 23 | 2900 | 0.75 | 2.3 | 29 | 300 | 230 | 420 | 90×130 | 65 | 60×100 | 4-Ф14 | G3/4 | / | / | SD41-0.5 | 85 |
| 25-110 | 2.8 4 5.2 | 0.78 1.11 1.44 | 16 15 13.5 | 34 42 41 | 2900 | 0.55 | 2.3 | 26 | 260 | 230 | 415 | 80×110 | 60 | 50×80 | 4-Ф14 | Ф115 | Ф85 | 4-Ф14 | SD41-0.5 | 80 |
| 25-125 | 2.8 4 5.2 | 0.78 1.11 1.44 | 20.6 20 18 | 28 36 35 | 2900 | 0.75 | 2.3 | 28 | 260 | 230 | 435 | 80×110 | 75 | 50×80 | 4-Ф14 | Ф115 | Ф85 | 4-Ф14 | SD41-0.5 | 95 |
| 25-125A | 2.5 3.6 4.6 | 0.69 1.0 1.28 | 17 16 14.4 | 35 | 2900 | 0.55 | 2.3 | 27 | 260 | 230 | 435 | 80×110 | 75 | 50×80 | 4-Ф14 | Ф115 | Ф85 | 4-Ф14 | SD41-0.5 | 95 |
| 25-160 | 2.8 4 5.2 | 0.78 1.11 1.44 | 33 32 30 | 24 32 33 | 2900 | 1.5 | 2.3 | 39 | 300 | 270 | 430 | 90×130 | 65 | 60×100 | 4-Ф14 | Ф115 | Ф85 | 4-Ф14 | SD41-0.5 | 85 |
| 25-160A | 2.6 3.7 4.9 | 0.12 1.03 1.36 | 29 28 26 | 31 | 2900 | 1.1 | 2.3 | 34 | 300 | 270 | 415 | 90×130 | 65 | 60×100 | 4-Ф14 | Ф115 | Ф85 | 4-Ф14 | SD41-0.5 | 85 |
| 32-100(I) | 4.4 6.3 8.3 | 1.22 1.75 2.32 | 13.2 12.5 11.3 | 48 54 53 | 2900 | 0.75 | 2.0 | 32 | 260 | 230 | 445 | 100×150 | 85 | 70×120 | 4-Ф14 | Ф115 | Ф110 | 4-Ф18 | SD41-0.5 | 105 |
| 32-125(I) | 3.5 5 6.5 | 0.97 1.39 1.8 | 22 20 18 | 40 44 42 | 2900 | 1.1 | 2.3 | 28 | 260 | 230 | 435 | 90×130 | 72 | 60×100 | 4-Ф14 | Ф140 | Ф100 | 4-Ф18 | SD41-0.5 | 92 |
| 32-125(I)A | 3.1 4.5 5.8 | 0.86 1.25 1.61 | 17.6 16 14.4 | 43 | 2900 | 0.75 | 2.3 | 28 | 260 | 230 | 435 | 90×130 | 72 | 60×100 | 4-Ф14 | Ф140 | Ф100 | 4-Ф18 | SD41-0.5 | 92 |
| 325-160(I)A | 4.4 6.3 8.3 | 1.22 1.75 2.32 | 33.2 32 30.2 | 34 40 42 | 2900 | 2.2 | 2.0 | 47 | 320 | 270 | 505 | 100×150 | 90 | 70×120 | 4-Ф14 | Ф150 | Ф110 | 4-Ф18 | SD61-0.5 | 110 |
| 32-200(I) | 4.4 6.3 8.3 | 1.22 1.75 2.32 | 50.5 50 48 | 26 33 35 | 2900 | 4 | 2.0 | 43 | 340 | 330 | 560 | 120×170 | 95 | 80×130 | 4-Ф14 | Ф150 | Ф110 | 4-Ф18 | SD61-0.5 | 115 |
| 32-200(I)A | 2.8 4 5.2 | 0.78 1.11 1.44 | 44.6 44 42.7 | 34 40 42 | 2900 | 3.0 | 2.0 | 74 | 340 | 330 | 540 | 120×170 | 95 | 80×130 | 4-Ф14 | Ф150 | Ф110 | 4-Ф18 | SD61-0.5 | 115 |
| 40-100 | 4.4 6.3 8.3 | 1.22 1.75 2.31 | 13.2 12.5 11.3 | 48 54 53 | 2900 | 0.55 | 2.3 | 32 | 260 | 230 | 445 | 100×150 | 85 | 70×120 | 4-Ф14 | Ф150 | Ф110 | 4-Ф18 | SD41-0.5 | 105 |
| 40-100A | 3.9 5.6 7.4 | 1.08 1.56 2.06 | 10.6 10 9 | 52 | 2900 | 0.37 | 2.3 | 32 | 260 | 230 | 445 | 100×150 | 85 | 70×120 | 4-Ф14 | Ф150 | Ф110 | 4-Ф18 | SD41-0.5 | 105 |
| 40-125 | 4.4 6.3 8.3 | 1.22 1.75 2.31 | 21 20 18 | 41 46 43 | 2900 | 1.1 | 2.3 | 34 | 280 | 230 | 445 | 100×150 | 85 | 70×120 | 4-Ф14 | Ф150 | Ф110 | 4-Ф18 | SD41-0.5 | 105 |
| 40-125A | 3.9 5.6 7.4 | 1.08 1.56 2.06 | 17.6 16 14.4 | 40 45 41 | 2900 | 0.75 | 2.3 | 33 | 280 | 230 | 445 | 100×150 | 85 | 70×120 | 4-Ф14 | Ф150 | Ф110 | 4-Ф18 | SD41-0.5 | 105 |
| 40-160 | 4.4 6.3 8.3 | 1.22 1.75 2.31 | 33 32 30 | 35 40 40 | 2900 | 2.2 | 2.3 | 47 | 320 | 270 | 505 | 100×150 | 90 | 70×120 | 4-Ф14 | Ф150 | Ф110 | 4-Ф18 | SD61-0.5 | 110 |
| 40-160A | 4.1 5.9 7.8 | 1.14 1.64 2.17 | 29 28 26.3 | 34 39 39 | 2900 | 1.5 | 2.3 | 43 | 320 | 270 | 485 | 100×150 | 90 | 70×120 | 4-Ф14 | Ф150 | Ф110 | 4-Ф18 | SD61-0.5 | 110 |
| 40-160B | 3.8 5.2 7.2 | 1.06 1.53 2.0 | 25.5 24 22.5 | 34 38 37 | 2900 | 1.1 | 2.3 | 38 | 320 | 270 | 470 | 100×150 | 90 | 70×120 | 4-Ф14 | Ф150 | Ф110 | 4-Ф18 | SD61-0.5 | 110 |
| 40-200 | 4.4 6.3 8.3 | 1.22 1.75 2.31 | 51 50 48 | 26 33 32 | 2900 | 4 | 2.3 | 74 | 340 | 330 | 560 | 120×170 | 95 | 80×130 | 4-Ф14 | Ф150 | Ф110 | 4-Ф18 | SD61-0.5 | 115 |
| 40-200A | 4.1 5.9 7.8 | 1.14 1364 2.17 | 45 44 42 | 26 31 30 | 2900 | 3 | 2.3 | 62 | 340 | 330 | 540 | 120×170 | 95 | 80×130 | 4-Ф14 | Ф150 | Ф110 | 4-Ф18 | SD61-0.5 | 115 |
| 40-200B | 3.1 5.3 7.0 | 1.03 1.47 1.94 | 38 36 34.5 | 29 | 2900 | 2.2 | 2.3 | 52 | 340 | 330 | 505 | 120×170 | 95 | 80×130 | 4-Ф14 | Ф150 | Ф110 | 4-Ф18 | SD61-0.5 | 115 |
| 40-250 | 4.4 6.3 8.3 | 1.22 1.75 2.31 | 82 80 74 | 24 28 28 | 2900 | 7.5 | 2.3 | 105 | 400 | 405 | 630 | 120×170 | 95 | 80×130 | 4-Ф14 | Ф150 | Ф110 | 4-Ф18 | SD61-0.5 | 115 |
