無軸螺旋輸送機6

返回列表頁

參考價

面議

具體成交價以合同協議為準

產品型號

品牌

廠商性質其他

所在地上海市

在線詢價收藏產品查看聯系電話

農機網采購部電話：0571-88918531QQ:2568841715

聯系方式：查看聯系方式

更新時間：2024-04-15 17:35:26瀏覽次數：675次

聯系我時，請告知來自農機網

產品分類 品牌分類

暫無信息

上海薦強自動化設備有限公司

經營模式：其他

商鋪產品：75條

所在地區：上海上海市

聯系人：郭經理

詢價 給他留言

產品簡介

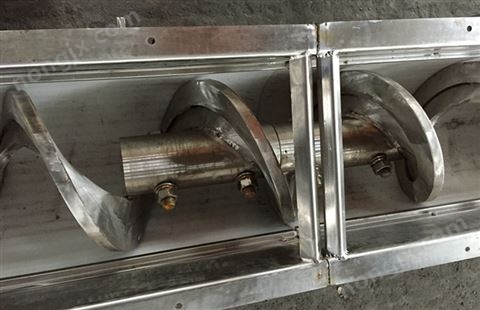

主要結構及工作原理無軸螺旋輸送機主要由驅動裝置，運輸箱，齒條，無軸螺旋葉片等構成

詳細介紹

主要結構及工作原理

無軸螺旋輸送機主要由驅動裝置，運輸箱，齒條，無軸螺旋葉片等構成。驅動單元使無軸螺旋葉片旋轉，并將閘門通過螺旋件從閘門傳送到末端物料開口。

無軸螺旋輸送機的入口向上加寬，以接受格柵凈化機的解吸材料，除入口外，其余均用蓋密封。無軸螺旋輸送機具有出色的密封性能，可防止殘渣，水和異味從機殼泄漏。

型號	輸送量（m3/h）	轉速（r/min）	螺旋直徑	功率	角度
WLS200	1-2	20-32	Φ160	2.2	＜28°
WLS260	2-4	20-32	Φ220	3.4	＜28°
WLS320	4-8	20-32	Φ280	5.5	＜28°
WLS360	8-12	20-32	Φ320	5.5	＜28°
WLS400	12-20	20-32	Φ350	7.5	＜28°
WLS450	20-25	20-32	Φ400	7.5	＜28°
WLS500	25-30	20-32	Φ450	11	＜28°

1，主要結構

（1）開車

驅動裝置適用于戶外使用的要求，采用減速器結構的形式，其中倒入了電子調速器的軸，該減速器是對角齒輪和對角齒輪以及蝸輪驅動組結構形狀，齒輪設計ISO，DIN和使用系數≥1.2，出口減速機的軸用三唇密封，發生漏油現象。減速器配有自動油位調節器，因此齒輪傳動裝置在任何溫度變化條件下都可以實現良好的潤滑。采用了噪聲低，效率高，密封性能好的減速器。

驅動電機是安裝在法蘭上的異步感應電機，應用于380V，三相，50Hz的電源，該電機受IP55保護，轉速為1500r / min或更小。

（2）螺旋藻

軸向螺旋件具有足夠的強度和剛度。

（3）支撐架和轉移槽

輸送機支架用不銹鋼模具制造，并用不銹鋼膨脹螺栓固定在混凝土基礎上。

運輸箱的厚度為3.0毫米，創建了一個U形橫截面，打開了進樣口，但其余部分都用一個沿螺旋箱的平蓋封閉，運輸箱和蓋板均由不銹鋼制成。

（4）圈

運輸箱中的耐磨襯里和耐磨襯里可以輕松更換，尼龍為材料，使用壽命必須保證3年以上。

2，工作原理

物質通過入口進入，并逐漸通過螺旋線到達出口，從而完成了運輸過程。

關鍵詞：螺旋輸送機 輸送機
