復合式排氣閥應用

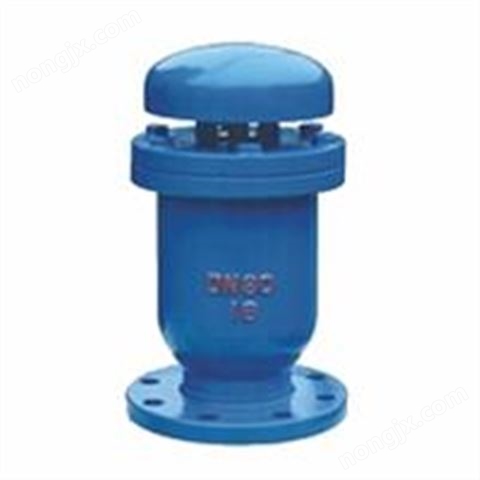

富林克FP4X復合式排氣閥用于管路上的點或有閉氣的地方，來排除管道的氣體來疏通管道，使管道達到正常工作。如不裝排氣閥，管道隨時出現氣阻，使管道出水容量達不到設計要求。其次：管道在運行時出現停電，停泵管道及時出現負壓力會引起管道振動或破裂，排、進氣閥就迅速把空氣吸入管內，防止管道振動或破裂。
原理
當水進入管道時，塞頭停在定浮球上部，進行大量排氣，當空氣排完時，水流入閥內把球浮起，傳動塞頭到關閉，停止排氣。管道在正常運轉時自然會產生少量氣體，這些氣體全聚集到管道上部，到相當程度，閥內水位下降，浮球順?biāo)陆禋怏w從小孔排出。如出現停電、停泵，管內水流空時隨時會出現負壓，浮球順?biāo)陆?，打開小孔帶動大孔進行大量進氣確保管道安全。注：在使用過程中壓力不能低于0.03MPa，如低于0.03MPa排氣閥容易漏水，必須配一只閥門作為檢修用。
特點
1.能夠排除管道中的氣體，養活阻力，節約能源。
2.排氣能力是普通雙口排氣閥的多倍。
3.當管道負壓時，本產品能快速自動吸氣，防止管道破裂。
4.浮球?yàn)椴讳P鋼，使用壽命長，安全可靠
| 型號 | 公稱通徑 DN(mm) | 公稱壓力 PN(MPa) | 試驗壓力 (MPa) | 連接形式 | |
| 密封 | 殼體 | ||||
| FP4X | 25 ~ 300 | 1.0 | 1.1 | 1.5 | 法蘭 |
| 25 ~ 300 | 1.6 | 1.76 | 2.4 | 法蘭 | |
| FP4X | 25 ~ 300 | 2.5 | 2.75 | 3.7 | 法蘭 |
| 序號 | 名稱 | 材質 |
|
| 防雨蓋 | FCD--450 |
| 定位架 | FCD--450 | |
| 導桿活塞 | SUS304 不銹鋼 | |
| 密封圈 | BUNA-N/NBR | |
| 密封墊圈 | BUNA-N/NBR | |
| 密封圈壓板 | SUS304 不銹鋼 | |
| 護桶 | SUS304 不銹鋼 | |
| 浮球 | SUS304 不銹鋼 | |
| 殼體 | FCD--450 | |
| 密封環 | BUNA-N/NBR |
復合式排氣閥安裝
1.安裝要求
新型復合式排氣閥安裝圖于安裝前，請先檢查并清除主體內的雜物。
在閥前裝一只閘閥，以便下次的安裝維修。閥如果安裝于蔭井內，應有足夠空間以便容納技術人員調整及維護工作。
若新型復合式排氣閥安裝于室外，請注意閥門的保溫，以防閥門內水結冰或凍裂閥門。
若排氣閥所在管線送斷水頻繁，建議在排氣閥前加裝一個緩沖閥。
2.位置的選擇
排氣閥的安裝位置直接影響著排氣效果和管道的運行狀態。設計人員在設計時，往往局限于局部點，排氣閥的安裝位置有多種，只有對整個管道綜合考慮，才能使排氣效果達到。新型復合式排氣閥常見的安裝地點有以下幾個位置：局部點、下降坡度變大點、上升坡度變小點、長距離無折點上升或下降管段。
復合式排氣閥結構圖
| 通徑 | D | D1 | D2 | Φ | H | Z-Φd |
| 25 | 115 | 85 | 68 | 195 | 320 | 4-14 |
| 50 | 160 | 125 | 100 | 195 | 320 | 4-18 |
| 80 | 195 | 160 | 135 | 242 | 375 | 4-18 |
| 100 | 215 | 180 | 155 | 260 | 395 | 8-18 |
| 150 | 280 | 240 | 210 | 345 | 500 | 8-23 |
| 200 | 335 | 295 | 265 | 425 | 600 | 8-23 |
| 250 | 390 | 350 | 320 | 500 | 680 | 12-23 |
| 300 | 440 | 400 | 368 | 605 | 780 | 12-23 |
| 350 | 500 | 460 | 425 | 650 | 860 | 16-23 |
| 400 | 565 | 515 | 485 | 740 | 940 | 16-25 |
| 規格DN | 25 | 50 | 80 | 100 | 150 | 200 | 250 | 300 | 350 |
| 立方米/小時 | 2-88 | 85-352 | 22-904 | 34-1413 | 76-3179 | 135-8831 | 212-8831 | 305-12717 | 415-17309 |
