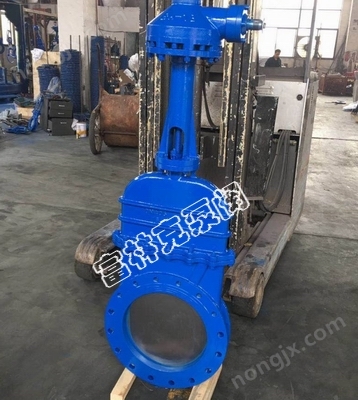

傘齒輪傳動帶閥蓋刀閘閥富林克DMPZ573X/F/H/Y傘齒輪傳動帶閥蓋刀閘閥采用傘齒輪驅動，具有結構緊湊、設計合理、輕型節材,密封可靠、操作輕便靈活、體積小、通道流暢、流阻小、重量輕、易安裝、易拆卸等優點，其操作原理是利用傘齒輪傳動來帶動活塞桿做上下動作，從而帶動閘板的啟閉來達到閥門開關作用。

傘齒輪傳動帶閥蓋刀閘閥產品信息

氣動帶閥蓋刀閘閥用途--
富林克DMPZ573X/F/H/Y傘齒輪傳動帶閥蓋刀閘閥采用傘齒輪驅動，具有結構緊湊、設計合理、輕型節材,密封可靠、操作輕便靈活、體積小、通道流暢、流阻小、重量輕、易安裝、易拆卸等優點，其操作原理是利用傘齒輪傳動來帶動活塞桿做上下動作，從而帶動閘板的啟閉來達到閥門開關作用。

特點
1.全封閉式刀閘閥，閘板埋在閥體內腔，與外界環境隔絕，閥蓋上設有圓形填料桶，能有效的避免流體介質外泄漏。
2.閘板上端和閥體底部配置了閘板壓緊裝置，由閥桿垂直推力轉換成側向力來實現閘板貼緊閥座形成有效密封。
3.在刀板上端安裝有PTFE、刮泥器，可防止粉塵砂礫等擦傷性物質進入填料盒。
4.采用雙平面軸承設計，使得傳動摩擦力大大減小，方便閥門的開啟關閉
5.閥座可根據介質和工礦的需要，選金屬硬密封或軟密封：閘板采用表面鍍硬鉻或離子氮化處理，使閘板更耐磨，密封面使用壽命增強；軟密封閥座可選PTFE、NBR、EPDM閥座，密封性好，耐腐蝕
6.閘板表面拋光處理加強了閘板穿透力，有效保護了填料和閥座的使用壽命。
7.密封閥座采用活動式密封，且采用O型圈預緊提供預緊力使密封閥座緊貼閥板，泄漏量大大減少，對在長期使用中密封副的磨損有自動補償功能，提高閥門的使用壽命
8.其結構可以做成硬密封、軟密封，廣泛適用于礦山電廠的選煤、排渣、食品、造紙、醫藥、化工等管路上，接通或截?cái)喙苈分械脑旒?、紙漿工業、水泥漿、金礦粉、礦砂、爐渣、煤泥、紙漿、木漿、尾礦、纖維、粉塵、化工廠、散狀物料輸送、飛灰處理、化學品處理污水、沉淀池、瀝青、料倉出口等介質

**傘齒輪傳動帶閥蓋刀閘閥材料**
體、蓋	閘板	閥桿	密封面
不銹鋼、碳鋼、2520高溫鋼、鉻鉬鋼	不銹鋼、碳鋼、2520高溫鋼、鉻鉬鋼	不銹鋼	橡膠、四氟、不銹鋼、硬質合金、2520高溫鋼、陶瓷

**傘齒輪傳動帶閥蓋刀閘閥性能**
公稱壓力(MPa)	殼體試驗(MPa)	密封試驗(MPa)	工作溫度	型號
1.0 1.6	1.5 2.4	1.1 1.8	≤900℃	傘齒輪帶閥蓋刀型閘閥閥 DMPZ 5 73X/F/H/Y

傘齒輪傳動帶閥蓋刀閘閥結構圖

**傘齒輪傳動帶閥蓋刀閘閥尺寸**
MPa	DN	L	D	D1	D2	H	N-M	D0
1.0	50	43	160	125	100	330	4-M16	180
	65	46	180	145	120	360	4-M16	180
	80	46	195	160	135	390	4-M16	220
	100	52	215	180	155	440	8-M16	220
	125	56	245	210	185	510	8-M16	230
	150	56	280	240	210	600	8-M20	280
	200	60	335	295	265	700	8-M20	360
	250	68	390	350	320	840	12-M20	360
	300	78	440	400	368	960	12-M20	400
	350	78	500	460	428	1110	16-M20	400
	400	102	565	515	482	1250	16-M22	400
	450	114	615	565	532	1380	20-M22	530
	500	127	670	620	585	1530	20-M22	530
	600	154	780	725	685	1800	20-M27	600
	700	165	895	840	800	2150	24-M27	600
	800	190	1010	950	898	2420	24-M30	680
	900	203	1110	1050	1005	2680	28-M30	680
	1000	216	1220	1160	1115	3100	28-M30	700
	1200	254	1450	1380	1325	3450	32-M36	800
1.6	50	43	160	125	99	330	4-M16	180
	65	46	185	145	120	360	4-M16	180
	80	46	200	160	135	390	8-M16	220
	100	52	220	180	155	440	8-M16	220
	125	56	250	210	185	510	8-M16	230
	150	56	285	240	210	600	8-M20	280
	200	60	340	295	265	700	12-M20	360
	250	68	405	355	310	840	12-M22	360
	300	78	460	410	375	960	12-M22	400
	350	78	520	470	435	1110	16-M22	400
	400	102	580	525	485	1250	16-M27	400
	450	114	640	585	545	1380	20-M27	530
	500	127	715	650	609	1530	20-M30	530
	600	154	840	770	720	1800	20-M36	600
	700	165	910	840	788	2150	24-M36	600
	800	190	1025	950	898	2420	24-M36	680
	900	203	1125	1050	998	2680	28-M36	680
	1000	216	1255	1170	1110	3100	28-M42	700
