H72W/Y對夾式高壓止回閥

參考價	面議

參考價

面議

具體成交價以合同協議為準

公司名稱上海制發閥門有限公司
品牌
型號
所在地上海市
廠商性質其他
更新時間2025/4/9 10:22:00
訪問次數24

產品標簽:

在線詢價收藏產品點擊查看聯系電話

索取相關資料

公司介紹主營產品

上海制發閥門有限公司是一家綜合性閥門企業，產品有各種規格的安全閥、國標安全閥、美標安全閥、德標安全閥、日標安全閥（鍋爐安全閥、彈簧全啟式安全閥、高壓安全閥、彈簧微啟式安全閥、彈簧安全閥、脈沖式安全閥、桿杠式安全閥、液壓安全閥、雙聯彈簧式安全閥、蒸汽安全閥、煤氣安全閥、空壓機安全閥、微啟式安全閥、全啟式安全閥、先導式安全閥、彈簧安全閥）、減壓閥、陶瓷閥、排泥閥、排氣閥、過濾器、防盜閥、電磁閥、球閥、閘閥、蝶閥、截止閥、止回閥等各種閥門產品。制發閥門所銷售的產品都采用有GB國家標準、行業標準、美國API、ASME、ANSI、日本JIS、英國BS、德國DIN等國際標準，閥門主體材料采用蒙乃爾合金、雙相不銹鋼、鈦合金、高鉻鎳合金、C12A、WB36、P91、P92、WCB、WC6、WC9、304、316、316L、ZG20CrMoV、ZG15Cr1Mo1V、2GCr18Ni9Ti、2G1Cr18Ni12Mo2Ti、25、12Cr1MoVA等材料；產品驅動方式可以根據用戶實際工況選用手動、齒輪傳動、電動、氣動、液動、電液聯動等傳動方式；閥門規格從DN6~DN3000；工作壓力從1.0~50Mpa及150~4500Lb；工作溫度溫度-196℃~1300℃。產品廣泛應用于石油、化工、鋼鐵、制藥、環保、礦山、造紙、城建、給排水等行業的水、氣、液體管道設施；產品各省、市和地區，深受廣大用戶的信賴和好評。公司以“爭形象，創制發閥門品牌”為企業精神，不斷的提高產品的質量和服務水平。公司本著“品質致上，誠信致遠，合作共贏”的觀念，與各界同仁和新老客戶精誠合作，攜手共創美好輝煌的明天！

展開顯示更多內容

安全閥，電磁閥

產品簡介在線詢價

H72W/Y對夾式高壓止回閥產品概述：H72W/H72Y對夾式高壓止回閥適用于公稱壓力PN1.0MPa～42.0MPa、Class150～2500mm;公稱通徑DN15～1200mm、NPS1/2～48;工作溫度196～540℃的各種管路上，用于防止介質倒流

H72W/Y對夾式高壓止回閥產品信息

H72W/Y對夾式高壓止回閥產品概述：

H72W/H72Y對夾式高壓止回閥適用于公稱壓力PN1.0MPa～42.0MPa、Class150～2500mm;公稱通徑DN15～1200mm、NPS1/2～48;工作溫度196～540℃的各種管路上，用于防止介質倒流。通過選用不同的材質，可適用于水、蒸汽，油品、硝酸、醋酸、強氧化性介質用尿素等多種介質。

H72W/Y對夾式高壓止回閥標準規范

1、設計與制造：API594、API6D、JB/T8937：

2、結構與長度：API1594、AP16D、DIN3202、JB/T8937

3、壓力-溫度等級：ANSIB16。345、DIN2401、GB/T9124、HG20604、HG20605、SH3406、JB/T74

4、試驗與檢驗：AP1598、JB/T9092

5、配管法蘭：JB/T74～90、GN/T9112～9124、HG20592～20635、SH3406、ANSIB16.5、DIN2543-2548、GB/T13402、AP1605、ASMEB16.47

H72W/Y對夾式高壓止回閥性能規范

型號	公稱壓力 PN（MPa）	試驗壓力p（MPa）		工作壓力 p/MPa	工作溫度 /℃	工作介質
型號	公稱壓力 PN（MPa）	殼體	密封	工作壓力 p/MPa	工作溫度 /℃	工作介質
H72Y-160	16	24	16	16	≤200	氮、氫、銅按、氨氣、堿液
H72Y-320	32	48	32	32		氮、氫、銅按、氨氣、堿液
H72W-220R	22	33	22	22		尿素、甲胺
H72W-320R	32	48	32	32		尿素、甲胺

H72W/Y對夾式高壓止回閥主要零件材料

零件名稱	閥座、閥瓣	閥蓋	閥體	O形圈
H72Y-160 H72Y-320	鉻鋼	碳鋼	鉻鋼	氟26-41橡膠
H72W-220R H72W-320R	鉻鎳鉬不銹			氟26-41橡膠

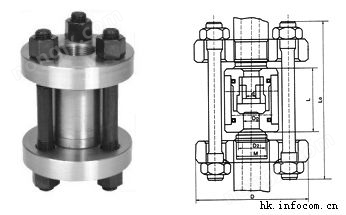

H72W/Y對夾式高壓止回閥主要外形尺寸

公稱通徑	尺寸						重量 (kg)
公稱通徑	D	D1	d	M	L	L1	重量 (kg)
10	95	42	10	M24	60	155	3.4
15	95	42	12	M24	60	158	4.1
25	105	50	15	M33	65	163	6.9
32	115	62	25	M42	80	180	8.0
40	165	88	32	M52	90	230	15
50	165	88	39	M64	115	265	27
365	200	116	53	M80	140	315	49
80	225	138	60	M100	160	360	88
100	260	160	76	M125	180	420	91
125	300	195	90	M155	200	460	115
150	330	212	120	M175	220	500	145
200	400	250	176	M215	240	570	160

H72W/Y對夾式高壓止回閥主要外形尺寸

公稱通徑 DN（mm）	尺寸						重量 (kg)
公稱通徑 DN（mm）	D	D1	d	M	L	L1	重量 (kg)
10	95	42	10	M24	60	155	3.4
15	105	50	12	M33	65	158	4.5
25	115	62	23	M42	80	180	7.3
32	135	70	29	M48	90	200	8.7
40	165	88	34	M52	115	255	17
50	200	116	53	M80	140	300	30
65	225	138	60	M100	160	345	56
80	260	160	68	M125	180	410	92
100	300	195	85	M155	200	470	109
125	330	212	120	M175	220	510	135
150	400	250	135	M215	240	570	160
200	480	320	176	M265	280	670	180
