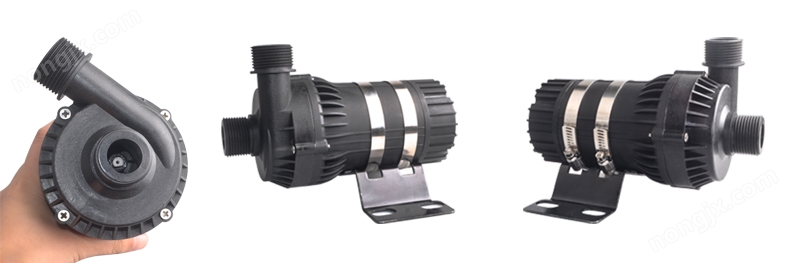

新款汽車專用泵80E外觀圖
參數規格
| 序號 | 類別 | 規格 |
| 1 | 泵體尺寸及重量 | 144mm*213.8*147.3mm;21kg |
| 2 | 水泵出水口外徑 | 32mm |
| 3 | 水泵進水口外徑 | 32mm |
| 4 | 驅動方式 | 無刷直流磁力隔離 （三相無傳感器程序驅動） |
| 5 | 水泵殼體材料 | PA66+30%GF |
| 6 | 使用方式 | 可長時間連續運轉 |
| 7 | 使用介質 | 水，油，以及其他酸堿溶液 |
| 8 | 工作溫度 | 120℃ 三相板內置非潛水使用，三相板外置潛水使用 |
| 9 | 功耗 | 80W/120W |
| 10 | 額定電壓 | 12Vdc或 24Vdc |
| 11 | 使用電壓 | 5Vdc ~ 14Vdc（）或5Vdc ~ 26Vdc（） |
| 12 | 負載電流 | 6.6A/5A |
| 13 | 流量 | 3800L/H 4600L/H |
| 14 | 靜態揚程 | 8M/11M |
| 15 | 噪音 | <40dB （1M距離） |
| 16 | 防水等級 | IP68 |
| 17 | 壽命 | 大于30000小時 |
| 18 | 供電方式 | 太陽能板，蓄電池，適配器，電源模塊 |
| 19 | 保護功能（選配） | 可選配缺水保護、空轉保護、堵轉保護、卡死保護 |
| 20 | 調速功能（調功率）（選配） | 可選配PWM調速，0~5V模擬信號調速，電位器調速 |
| 21 | 速度反饋（選配） | 脈沖信號， 水泵的實際轉速為脈沖信號頻率的30倍 |
| 22 | 水泵特點 | 1、體積小，效率高，壽命長，噪音低； 2、陶瓷軸芯，碳纖維石墨軸套超級耐磨； 3、死亡率低于0.5% 4、無碳刷無磨損，采用電子換向，三相直流水泵采用智能程序驅 動，軟啟動無沖擊，自帶保護功能； 5、軟啟動可直接連接太陽能板供電； 6、采用耐高溫材料，三相水泵可浸泡100度開水長期運轉； 7、水電隔離，環氧樹脂灌封，防水，防漏電 |
揚程曲線圖
尺寸圖
80D所有型號參數表格
| 型號 | 電壓 | 上限負載電流 | 上限揚程 | 開口流量 | 上限功耗 |
| V (dc) | A | m | L/H | W | |
| 80E-1280S | 12 | 6.6 | 8 | 3800 | 80 |
| 80E-1280A | |||||
| 80E-24110S | 24 | 5 | 11 | 4600 | 120 |
| 80E-24110A | |||||
| 選型注意事項 |
| ||||
兩相直流水泵與三相直流水泵（無傳感器智能）的區別
| 兩相（T 系列） |
|
| 三相（S/A系列） |
|
三相直流水泵接線圖解
調速接口中的紅線為正5V，黃色線為調速信號線，黑線為地線，紅色和黑色線分別接電位器的兩端，黃線接電位器的中間，這樣旋動電位器可使黃線的電壓在0-5V之間滑動，從而采用電位器實現了0 -5V 之間的調速。切勿將紅線和黑線碰到一起，這樣容易導致電路板燒壞，電位器調速和VR(0-5V)調速是一樣的，如果采用VR調速則只需要將電位器取下，按照VR調速方法接線即可。
PWM或者模擬信號VR（0-5V）調速的接線方法：
PWM(50-800HZ信號幅值為5v)或者模擬信號（0-5V）調速只需要將調速接口中的黃色線接到外界控制系統的調速信號發生端口（PWM或者0-5V），黑線接到系統地線，紅線懸空即可。
汽車水泵80D流量-揚程曲線圖
結構尺寸圖
產品應用范圍
電動汽車散熱系統，自動化設備水循環，水制冷等電器,飲水機，衛浴產品，碎紙機，無土栽培，水暖床墊，空調抽水，水族魚缸，桌面工藝品，足浴盆，水暖床墊，熱水器，電腦水冷，水冷風扇，，制藥系統，化工，循環系統，冷卻散熱系統，制冷系統，水冷空調，水冷風扇，移動洗澡機，太陽能噴泉，太陽能循環系統，家庭增壓系統，別墅供水系統，小型灌溉系統, 水處理系統，小型供水系統，汽車循環系統，汽車加熱系統，機床，家用電器，廚房電器,衛浴產品， 熱水循環系統。產品檢驗
選型指南
| 型號 | 電壓(DC) | 電流范圍 | 揚程 | 流量 | 進水口徑 | 出水口徑 | 調速 | 空轉/卡死保護 |
| DC30A | 5~12V | 0.1~0.35A | 3m | 4L/MIN | 8mm | 8mm | 定做 | 選配 |
| DC40 | 6~24V | 0.15~1.2A | 8m | 11L/MIN | 14mm | 10mm | PWM/0~5V/手動 | 選配 |
| DC40A | 6~24V | 0.15~1.2A | 6m | 14L/MIN | 14mm | 14mm | PWM/0~5V/手動 | 選配 |
| DC40C | 6~24V | 0.15~1.2A | 6m | 15L/MIN | 4分螺紋 | 4分螺紋 | PWM/0~5V/手動 | 選配 |
| DC40D | 6~24V | 0.15~1.2A | 8m | 11L/MIN | 10mm | 10mm | PWM/0~5V/手動 | 選配 |
| DC40F | 6~24V | 0.15~1.2A | 6m | 16L/MIN | 4分螺紋 | 4分螺紋 | PWM/0~5V/手動 | 選配 |
| DC40H | 6~24V | 0.15~1.2A | 11m | 7.5L/MIN | 11mm | 8mm | PWM/0~5V/手動 | 選配 |
| DC40M | 6~12V | 0.4~0.75A | 3.5m | 8.8L/MIN | 13mm | 11mm | PWM/0~5V/手動 | 選配 |
| DC50A | 6~24V | 0.15~4.5A | 5m | 60L/MIN | 27mm | 27mm | PWM/0~5V/手動 | 選配 |
| DC50B | 6~24V | 0.15~4.5A | 13m | 30L/MIN | 20mm | 20mm | PWM/0~5V/手動 | 選配 |
| DC50C | 6~24V | 0.15~4.5A | 6.5m | 42L/MIN | 4分螺紋 | 4分螺紋 | PWM/0~5V/手動 | 選配 |
| DC50D | 6~24V | 0.15~4.5A | 8m | 45L/MIN | 20mm | 20mm | PWM/0~5V/手動 | 選配 |
| DC50E | 6~24V | 0.15~4.5A | 15m | 25L/MIN | 4分螺紋 | 4分螺紋 | PWM/0~5V/手動 | 選配 |
| DC50F | 6~24V | 0.15~4.5A | 15m | 25L/MIN | 4分螺紋 | 4分螺紋 | PWM/0~5V/手動 | 選配 |
| DC50G | 6~24V | 0.15~4.5A | 8m | 40L/MIN | 4分螺紋 | 4分螺紋 | PWM/0~5V/手動 | 選配 |
| DC50H | 6~24V | 0.15~4.5A | 20m | 10L/MIN | 14mm | 7mm | PWM/0~5V/手動 | 選配 |
| DC50K | 6~24V | 0.15~4.5A | 16m | 23L/MIN | 14mm | 14mm | PWM/0~5V/手動 | 選配 |
| DC50M | 6~24V | 0.15~3.8A | 13m | 23L/MIN | 4分螺紋 | 4分螺紋 | PWM/0~5V/手動 | 選配 |
| DC60B | 6~24V | 0.50~6.6A | 12m | 57L/MIN | 25mm | 25mm | PWM/0~5V/手動 | 選配 |
| DC60D | 6~24V | 0.50~6.7A | 12m | 55L/MIN | 20mm | 20mm | PWM/0~5V/手動 | 選配 |
| DC60E | 6~24V | 0.50~6.6A | 12m | 55L/MIN | 4分螺紋 | 4分螺紋 | PWM/0~5V/手動 | 選配 |
| DC60G | 6~24V | 0.50~6.6A | 12m | 55L/MIN | 6分螺紋 | 6分螺紋 | PWM/0~5V/手動 | 選配 |
| DC80D | 6~24V | 0.50~6.6A | 8m | 105L/MIN | 38mm | 38mm | PWM/0~5V/手動 | 選配 |
| DC80E | 6~24V | 0.50~6.6A | 11m | 80L/MIN | 32mm | 32mm | PWM/0~5V/手動 | 選配 |
備注：
| ||||||||
