IMD氟塑料磁力泵
|
IMD系列磁力泵,流量:1～160m3/h；揚程17～62m，適用于輸送強腐蝕，易燃，易爆，有毒．易揮發的化學介質。
使用溫度：-20℃～100℃。泵禁止空運轉
設計特點
IMD系列磁力驅動泵，取消了軸封，利用磁力偶合間接傳動，棄傘消除了滴漏的現象。IMD系列磁力驅動泵采用材料制成的隔離套具有高強度的力學性能，消除了一般磁力泵具有的磁渦流現象。IMD系列磁力驅動泵采用的后拉式結構，一人便可以很輕松地進行內部檢修和零件更換，無需拆卸管道，大大方便了日
常的檢修和保養工作。

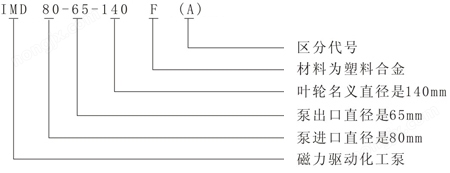

型號意義
性能參數
| 規格型號 | 流量 (m3/h) | 揚程 (m) | 效率 (%) | 汽蝕余量 (m) | 進口×出口 (mm) | 轉速 r/min | 電機功率 (kw） |
| IMD40-25-130FA | 6 | 20 | 32 | 3.0 | 40×25 | 2900 | 3 |
| IMD40-25-150FA | 6 | 30 | 32 | 3.0 | 40×25 | 2900 | 3 |
| IMD40-25-160FA | 6 | 34 | 31 | 3.0 | 40×25 | 2900 | 3 |
| IMD40-25-170FA | 6 | 39 | 28 | 3.0 | 40×25 | 2900 | 4 |
| IMD40-25-185FA | 1 | 39 | 28 | 3.0 | 40×25 | 2900 | 3 |
| IMD40-25-230FA | 6 | 60 | 20 | 3.5 | 40×25 | 2900 | 7.5 |
| IMD50-40-140FA | 15 | 26 | 40 | 3.5 | 50×40 | 2900 | 5.5 |
| IMD50-40-150FA | 15 | 30 | 38 | 3.5 | 50×40 | 2900 | 5.5 |
| IMD50-40-160FA | 15 | 36 | 36 | 3.5 | 50×40 | 2900 | 5.5 |
| IMD50-32-200FA | 12.5 | 50 | 31 | 3.5 | 50×32 | 2900 | 7.5 |
| IMD50-32-195FA | 7 | 50 | 28 | 3.5 | 50×32 | 2900 | 7.5 |
| IMD65-50-130FA | 30 | 19 | 55 | 4.0 | 65×50 | 2900 | 5.5 |
| IMD65-50-165FA | 30 | 33 | 54 | 4.0 | 65×50 | 2900 | 7.5 |
| IMD65-40-200FA | 25 | 50 | 37 | 4.0 | 65×40 | 2900 | 11 |
| IMD80-65-120FA | 60.00 | 17.00 | 38.00 | 4.00 | 80×65 | 2900.00 | 11.00 |
| IMD80-65-140FA | 60.00 | 25.00 | 40.00 | 4.00 | 80×65 | 2900.00 | 11.00 |
| IMD80-50-200FA | 50.00 | 50.00 | 40.00 | 4.00 | 80×50 | 2900.00 | 18.50 |
| IMD100-80-160FA | 100.00 | 30.00 | 45.00 | 5.00 | 100×80 | 2900.00 | 30.00 |
| IMD100-80-180FA | 100.00 | 40.00 | 45.00 | 5.00 | 100×80 | 2900.00 | 30.00 |
| IMD125-100-160FA | 120.00 | 20.00 | 50.00 | 6.00 | 125×100 | 2900.00 | 30.00 |
| IMD125-100-200FA | 120.00 | 32.00 | 50.00 | 6.00 | 125×100 | 2900.00 | 37.00 |
