產品介紹

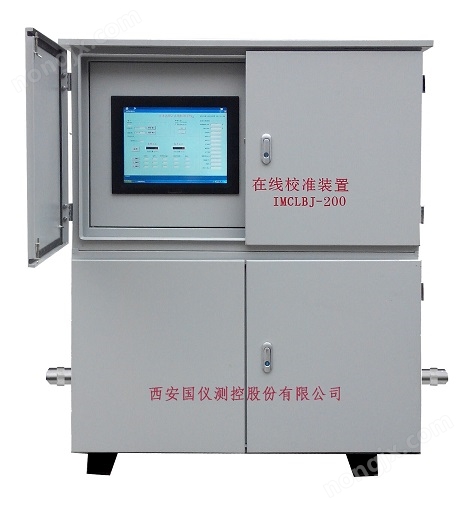

IMCLBJ-200系列車載流量校準裝置是結合油田客戶需求開發的移動式校準裝置，該裝置能夠在應用現場對流量計、注水儀進行標定及校準，實現在線準確、便捷計量。
產品構成
該裝置主要由取樣組件、高壓液體傳輸軟管、標準流量計、控制閥門、回水水箱、出水管組件、出水管閥門、電氣柜組成。
水箱提供水源經過入口進入被測儀表，取樣組件采集被測儀表的注水信息經高壓軟管流過標準表后回流至水箱，標準表顯示水流的瞬時流量和壓力信息，注水流量計在線校準軟件通過對比被測儀表和標準表的數據并自動進行誤差分析，計算儀表系數，通過軟件對被測儀表進行自動標定。
產品特點
1、體積小、重量輕、便于操作、靈活性好、便于移動。
2、在線直接標定儀表，不影響生產。
3、利用注水管線液體及管線壓力，免去水泵、免拆卸注水儀及流量計。
產品參數
1、配置高分辨率液晶顯示器，觸摸控制
2、高精度標準表，精度等級≥0.25級
3、檢測介質：清水、污水
4、支持協議：標準Modbus
5、輸入信號：RS485/4-20Ma
6、工作電壓：AC220V/50Hz
7、檢測范圍：≦40m3/h
8、環境溫度：（-15~50）℃
9、 功耗：<180W
10、待機時長：>10h
11、產品尺寸：1190*1240*520
軟件介紹
“注水流量計在線校準軟件”多通道采集流量值，實時檢測被標定表與標準表數值，并與顯示實時數據做比較，根據結果實時自動校正表頭，可以保存歷史數據以及打印。
注水流量計在線校準系統包括連接模塊、數據檢測模塊、數據處理模塊、被測表參數模塊。連接模塊顯示標準表和被測表的讀取狀態，數據檢測模塊顯示標準表和被測表的當前瞬時流量信息及被測表的誤差值，數據處理模塊顯示打印事項，被測儀表參數模塊顯示被測儀表的送檢單位、規格型號、出廠編號、出廠日期、準確度等級、介質壓力、檢驗員等信息。
軟件界面美觀大方，操作簡易，功能齊全，數據采集精度準，后臺運算速度快，運行過程穩定。軟件帶有鎖定，極大的保證了客戶的使用安全性。
